Уличные откатные (сдвижные) ворота консольного типа используются как въездные ворота на дачных участках, на территориях промышленных предприятий и автостоянок. Особенность сдвижных ворот в том, что проем полностью свободен – нет ограничений сверху и снизу.

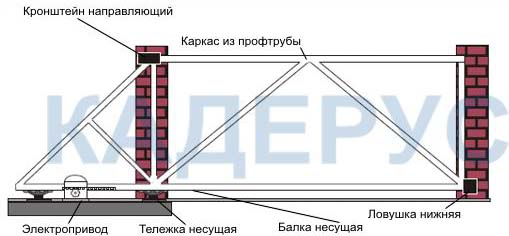

Конструкция откатных ворот состоит из полотна ворот, которое движется в сторону по направляющим благодаря несущим тележкам с роликами. Полотно откатных ворот представляет собой раму из профильной трубы, которая обшивается профильным листом с одной или двух сторон, либо решеткой и профтруб, или же каркас ворот подготавливается под обшивку заказчика. Возможно наполнение каркаса ворот сэндвич-панелями.  При закрывании ворот, полотно попадает в нижнюю и верхнюю ловушки концевым роликом и фиксируется. Длина сдвижных ворот больше, чем ширина проема. Это объясняется необходимостью уравновесить полотно ворот. Длина противовеса равна половине ширины проема. То есть при ширине проема 4 метра, длина ворот будет равна 6 метрам.

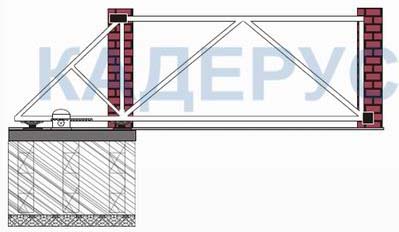

Для откатных ворот необходим фундамент, укрепленный сварной арматурой. Без фундамента, либо с неправильно подготовленным фундаментом, ворота не будут работать как следует, через какое-то время начнется крен из-за высокой нагрузки на нижнюю часть, не укрепленную фундаментом. Закладку фундамента нужно произвести до монтажа ворот, чтобы дать ему возможность затвердеть.

В зависимости от того, в какую сторону будут откатываться ворота, закладку фундамента можно провести как справа, так и слева от проема.
Все комплектующие, используемые для производства откатных ворот, производства компании «Rolling Center» (Италия). Многолетний опыт компании «Rolling Center» в производстве комплектующих для откатных ворот, разработка каждой детали под вес и размеры ворот, успешное применение в российских условиях эксплуатации – все это свидетельствует о высокой надежности и качестве работы Ваших ворот в будущем.
Автоматические откатные ворота оснащены специальными электроприводами для откатных ворот. Привод для ворот подбирается в зависимости от веса и интенсивности использования ворот.
Все серии и модели электроприводов для сдвижных ворот имеют систему ручной разблокировки на случай отключения электроэнергии или непоступления питания к приводу.
Внутри корпуса привода находятся мотор, приводящий в действие редуктор. Блок управления электроприводом может быть встроенным (стандартный вариант) или выносным. На специальную зубчатую рейку, приваренную к каркасу ворот, передает усилие шестерня, соединенная с редуктором.

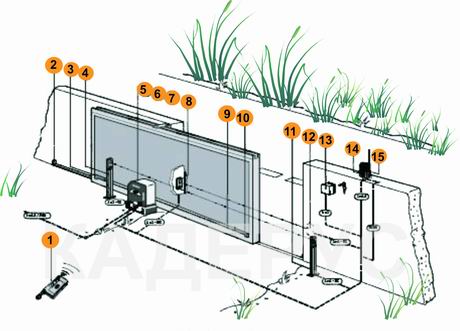

1 - Брелок-передатчик
2 - Упор механический
3, 10 -  Упоры для концевых выключателей
4, 11 - Стойка для фотоэлементов
5 - Электропривод
6 – Блок управления

7 - Радиоприемник
8, 12 – Фотоэлементы
9 – Зубчатая рейка
13 – Замковый выключатель
14 – Сигнальная лампа
15 - Антенна

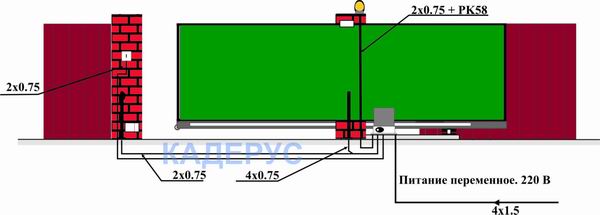

Кабели прокладывать не обязательно, если аксессуары не будут установлены.
